一、概述

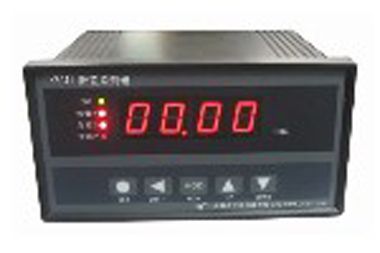

 WP5041B单通道胀差监测器是我公司最新研制的一代监测器，它与我公司的WP20XL系列传感器配套使用，可实现对汽轮机胀差的实时监测及保护。它具有良好的人机界面，现场使用方便可靠，延时报警功能、上（掉）电保护功能等有效抑制误报警。独特的抗电磁干扰技术，电源抗干扰设计及软件故障自动恢复技术，保证WP5041B在各种恶劣条件下正常运行。

WP5041B是专门为汽轮机胀差测量保护研制的专用监测器。它具有以下特点:

 可与本公司WP20XL系列或其他厂家同类型的电涡流位移传感器配套使用；

 实现智能处理：报警值可通过面板按键任意设置（密码保护）;

面板按键可调整量程值，无需电位器调整，方便现场调试;

30秒不按操作键，可自行回到监测状态;

报警延时调整范围0～10秒，设定合适的报警延时值以防止现场干扰引起误报警;

具有上、掉电检测功能，上电过程抑制继电报警输出回路，能有效避免监测器误报警;

后面板上有与胀差值成正比的带隔离的电流输出端子，供记录输出;监测器提供修正功能，可对传感器的误差进行修正，帮助提高系统的测量精度；

具有报警、危险二级继电器输出；

监测器采用高分辨率A/D转换器，自动对温度漂移进行补偿和修正。在0～70℃的温度范围内长期使用均保证±1%FS的精度；

采用进口集成电路，严格对元器件进行筛选，100%整机老化及测试，保证监测器的高可靠性；

独特的抗电磁干扰技术，电源抗干扰设计及软件故障自动恢复技术，保证监测器在各种恶劣条件下正常运行；

外形尺寸160(宽)×80(高)×130(深)mm，重0.8kg ；

安装开孔尺寸150(宽)×76(高) mm ；

可以带通讯接口，与计算机联机。

二、主要技术指标

测量分辨率：1/4096、12位A/D转换器;

显示范围：-19.99 ～99.99;

频率响应：0～10Hz(-3dB;)

控制继电器接点容量：5A/220VAC或1A/220VDC;

显示刷新周期：0.2S;

测量控制周期：10ms;

变送输出：4～20mA（负载≤750Ω）精度±0.05%F.S;

工作环境温度：0～70℃;

工作环境湿度：5～90%无结露;

电源电压： 85V～264VAC   50/60Hz;

最大功率：≤10VA;

外供传感器电源：-24Vdc，短路限流25mA
