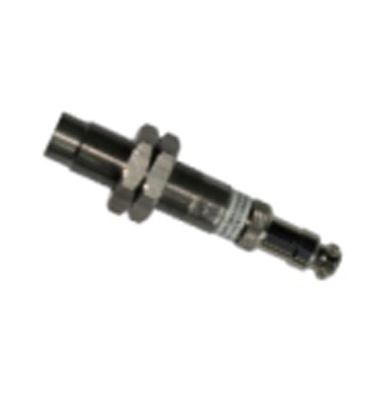

概述：

本传感器采用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

技术指标：

1. 输出电压：

   在齿轮模数4、齿数60、材料为G3、间隙为1mm时

   转速为   1000转/分       输出有效值大于5V

   转速为   2000转/分       输出有效值大于10V

   转速为   3000转/分       输出有效值大于15V

2. 直流电阻：低阻200～250Ω；高阻500～600Ω


3. 绝缘阻抗：在500V直流时大于50MΩ


4. 工作温度：-20℃～120℃


5. 重量：约100g（不包括尾部引出线

工作原理：

使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。

当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入WP5031转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
