一、概述

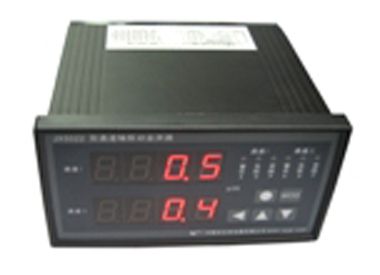

WP5052B双通道机壳振动监测器是我公司最新研制的一代监测器，它与我公司的WP30、WP32、WP60及WP62等系列振动速度传感器配套使用，可实现对旋转机械机壳振动的实时监测及保护。它具有良好的人机界面，现场使用方便可靠，延时报警功能、上（掉）电保护功能等有效抑制误报警。独特的抗电磁干扰技术，电源抗干扰设计及软件故障自动恢复技术，保证WP5052B在各种恶劣条件下正常运行。

WP5052B是专门为风机、压缩机、汽轮机等各种旋转机械的轴承座、机壳或结构的振动进行测量保护研制的专用监测器。它具有以下特点:

与本公司WP30、WP32、WP60及WP62等系列振动速度传感器配套；

实现智能处理：报警值可通过面板按键任意设置（密码保护）;

面板按键可调整量程值，无需电位器调整，方便现场调试;

30秒不按操作键，可自行回到运行状态;

报警延时调整范围0～10秒，设定合适的报警延时值以防止现场干扰引起误报警;

具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制监测器误报警;

后面板上有与机壳振动值成正比的电流输出端子，供记录输出;监测器提供修正功能，可对传感器的误差进行修正，帮助提高系统的测量、控制精度；

具有报警、危险二级继电器输出；

自动对温度漂移进行补偿和修正。在0～75℃的温度范围内长期使用均保证±1%FS的精度；

采用进口集成电路，严格对元器件进行筛选，100%整机老化及测试，保证监测器的高可靠性；

独特的抗电磁干扰技术，电源抗干扰设计及软件故障自动恢复技术，保证监测器在各种恶劣条件下正常运行；

外形尺寸160(宽)×80(高)×130(深)mm，重0.8kg ；

安装开孔尺寸150(宽)×76(高) mm ；

可以带通讯接口，与计算机联机。

根据显示值模式，WP5052B有两种型号可供选择:

-WP5052BV: 显示振动烈度值，也叫速度值，单位为mm/s

-WP5052BS: 显示振动位移值，单位为um

二、主要技术指标

测量分辨率：1/4096、12位A/D转换器;

显示范围：0.0 ～9999um(位移值)或0.0～999.9mm/s(烈度值);

频率响应：10～1000Hz; 可按需要改变

控制继电器接点容量：5A/220VAC或1A/220VDC;

测量控制周期：0.3S;

变送输出：4～20mA（负载≤750Ω）精度±0.1%F.S;

工作环境温度：0～75℃;

工作环境湿度：5～90%无结露;

电源电压： 85V～264VAC   50/60Hz;

最大功率：≤10VA;

外供传感器电源：双路供电±12Vdc，带短路保护功能。
