362A系列单晶硅绝压变送器(精度达0.075%)

文章来源:handler    时间:2019-03-01 10-49-43

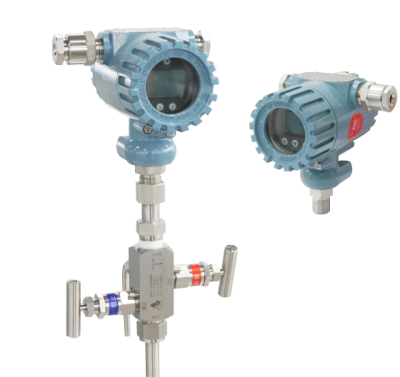

362A系列单晶硅绝压变送器(精度达0.075%)

WP362A型单晶硅绝压变送器具有高质量,高可靠性和宽广选择范围,为各种过程控制系统提供高质量和高附加值的压力测量方案。


产品详情


功能指标

应用场合

    液体、气体和蒸汽测量

量程

量程比

    最大20:1



负载极限



注:带背光显示的变送器供电电压范围为14.5~45V

    本安系列变送器供电电压范围为14.5~28V

    HART通讯时的工作电压大于17.5V



电源

    要求外部电源供电。变送器不带负载时工作电压14.5-36V。



零点的正、负迁移

    零点可在大气压与量程上限之间或OKPa与量程上限之间进行迁移,且校验量程应大于或等于最小量程,量程上限值不得大于URL(量程上限)。



时间响应

    时间常数:200毫秒

    延迟时间:<0.1秒

    刷新速率:20次/秒(最小)

温度极限

过程

    硅油传感器:-40℃至121℃

    惰性液传感器:-30℃至121℃



环境

   -20℃~+70℃(普通)
   -40℃~+85℃(最高)




贮存

    -46℃至110℃

    -40℃至85℃(液晶表头)



湿度极限

    0-100%相对湿度



启动时间

    输出代码

     2秒,无需预热



故障方式

    输出代码

    如自诊断出传感器或微处理器故障,变送器则驱动输出一个高或低的报警信号以提醒用户。报警输出值取决于变送器的工厂组态方式

    线性输出:3.8<I<20.8

C4:I=20.8mA 故障高

CN:I=3.8mA 故障低



性能指标

(零基量程,参考条件,硅油充液,316不锈钢隔离膜片)



精度指标

0.075%FS(标准提供选项),包括线性,迟滞性和重复性影响

0.1%FS(20MPa以上)
0.065%FS(高精度选项,10MPa以下)

阻尼时间

   可根据现场实际情况设置时间常数,推荐1S



温度漂移

    ≤0.075%FS/10℃

长期稳定性

    ≤0.02%FS/5年



振动影响

小于0.065%URL,振动测试条件:峰一峰值4mm(5-15Hz)

加速度2g(15-150Hz)及1g(150-2000Hz)



电源影响

    <0.01%量程/伏



安装位置影响

   与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,在0.4KPa范围内的零漂可通过调零校正,不影响量程。



瞬变电压保护极限

 电磁兼容符合国家标准:

《IEC6100-4-2》静电放电抗扰度试验  III级B类《IEC6100-4-4》电快速瞬变脉冲群抗干扰度试验  III级B类

《IEC6100-4-5》浪涌(冲击)抗扰度试验   III级B类



通用指标

    按IEC801-3测试



机械性能指标

电气接口

    ANSI(美标) NPT1/2(F)内螺纹

    ISO(国标) M20×1.5内螺纹



过程接口

    NPT1/2(F)内螺纹,NPT1/2(M)外螺纹,M20×1.5外螺纹/内孔Φ3(标准),M20×1.5外螺纹/内孔Φ10(粘稠介质)



过程连接件材料

隔离膜片

    316L不锈钢、哈氏合金C



过程接头

    316L不锈钢CF-3M

非连接件

 电子外壳

   压铸铝 IP65

   涂层

   喷塑

 表盖O型环

 丁腈橡胶



灌充液

    硅油或惰性液



重量

    约1.11公斤



• 采用MEMS单晶硅高精度压力传感器

• 响应速度快、稳定性高

• 测量精度0.04-0.075%FS

• 量程比最大可达20:1

• 提供标准HART总线通讯模式

• 完善的自诊断及远程通讯功能

• 带背光高亮度的液晶显示器

• 可360º旋转的就地显示屏幕

• 方便的就地清零功能

• 方便的就地零点、满点设置调校功能

• 方便的就地电流回路校验功能
