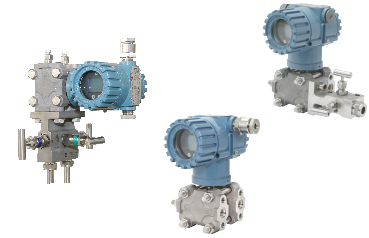

361P系列单晶硅高压力变送器(精度达0.075%)

文章来源:handler    时间:2019-03-01 10-45-47

361P系列单晶硅高压力变送器(精度达0.075%)

用于流量、液位和压力的测量

采用HART现场总线技术,可提供更多的现场信息,以改善

工厂的性能。


产品详情


性能指标

    总体性能是基于参考精度,环境温度影响与量程静压影响的综合误差。



精度指标

    ±0.04-0.075%FS



稳定性

    ≤0.2%FS/5年

具体性能指标

   (零基量程,参考条件,硅油充液,316不锈钢隔离膜片,4~20mA模拟输出,数字微调值等于量程设定点值。)



精度

   (参考精度包括迟滞性、基于端子的线性、设定能力和重复性)

    ±0.04-0.075%量程

    若量程小于8MPa

    ±[0.03+0.09]%



阻尼时间常数

   总阻尼时间常数等于放大器部件和膜盒的阻尼时间常数之和。放大器组件阻尼时间常数在0~100秒范围可调。

膜盒(硅油)

时间常数(秒)(可根据现场实际情况设置时间常数,推荐1S)



安装位置影响

   与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,在0.4KPa范围内的零漂可通过调零校正,不影响量程。



电源影响

 小于±0.005%量程/伏



功能指标

  量程与传感器极限值



       表1.361P型变送器量程与传感器极限值

零点与量程调整要求

  ·零点与量程可在表1中所标明的量程极限值内任意调整。

·量程必须大于或等于表1中所标明的最小量程



应用场合

    液体,气体与蒸汽的测量场合



输出

二线4-20mA,用户可选线性。数字过程变量叠加于4-20mA信号上,适用于任何使用HART协议的主机。



电源

需要外部电源。标准变送器(4-20mA)空载时工作在 14.5-45V dc。

 回路负载极限

 最大回路电阻由外部电源供电电压决定,关系如下:

注:带背光显示屏的变送器供电电压范围为14.5~45V

    本安系列变送器供电电压范围为14.5~28V

    HART通讯时的工作电压大于17.5V

故障方式

    输出代码

    如自诊断出传感器或微处理器故障,变送器则驱动输出一个高或低的报警信号以提醒用户。报警输出值取决于变送器的工厂组态方式:

    线性输出:3.8<I<20.8

C4:I=20.8mA 故障高

CN:I=3.8mA 故障低



温度极限

    环境

-20℃~+70℃(普通)
-40℃~+85℃(最高)

   贮存

-46至110℃

带表头:-40至85℃

 过程

大于等于大气压下,见下表

         表2.361P型变送器过程温度极限

温度漂移

    ≤0.075%FS/10℃



湿度极限

0-100%相对湿度



启动时间

变送器加电2秒内达到性能指标



机械性能指标

电气接口

    ANSI(美标) NPT1/2(F)内螺纹

    ISO(国标) M20×1.5内螺纹



过程接口

  无过程接头(容室法兰上NPT1/4内螺纹)

  带“腰”字形接头:NPT1/2锥管内螺纹

  带“丁”字形接头:M20×1.5外螺纹及后部焊接引压管(不锈钢)

  带“腰”字形接头配NPT1/2引压过渡头及后部焊接引压管(不锈钢)



过程接液件

    过程隔离膜片:316L不锈钢,哈氏合金C



排液/排气阀

   316不锈钢



过程法兰与接头

   碳钢镀镉,316不锈钢



非接液件

 电子外壳

   压铸铝 IP65

   涂层

   喷塑

 表盖O型环

 丁腈橡胶





• 采用MEMS单晶硅高精度压力传感器

• 响应速度快、稳定性高

• 测量精度 0.040.075%FS

• 量程比最大可达10:1

• 采用双过载保护技术

• 过载能力强,单向压力可达80MPa

• 提供标准HART总线通讯模式

• 完善的自诊断及远程通讯功能

• 带背光高亮度的液晶显示器

• 可360º旋转的就地显示屏幕

• 方便的就地清零功能

• 方便的就地零点、满点设置调校功能

• 方便的就地电流回路校验功能
