概述：

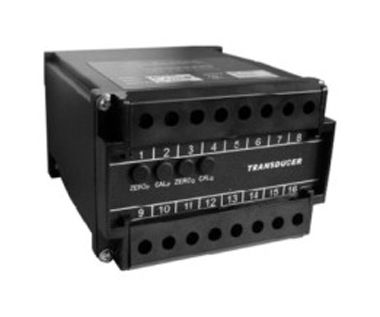

本产品采用电磁隔离原理，准确测量电网或电路中的无功功率，将其变换成为用户可直接使用的直流电流或直流电压，输出与被测无功功率成线性比例。适用于各种三相四线系统，可广泛用于石油、邮电、冶金、铁道、市政、电力等部门的电气装置。

特点：

 1、准确度高（典型：0.2%   最好0.05%）。

 2、整个量程范围都有极高的线性度。

 3、集成化程度高，结构简单，免于定期校验。

 4、采用进口元器件，可靠性高。

 5、抗干扰能力强。

主要技术指标：

 a)  精度等级: 0.2级

 b)  输入：电流（1A、5A）电压（110V、220V、380V、450V）AC

 c)  输出：0-10-20mA、4-12-20mA、-5-0-+5V、1-3-5V 、0-5-10V DC

 d)  供电：24V DC、220V AC

 e)  功耗：≤3W

 f)  输入频率：50Hz±0.02Hz

 g)  过载输入：2倍连续

 h)   响应时间：≤350mS

 i)  输出负载：电流：RL≤500Ω;电压：RL≥2KΩ

 j)  工频耐压：输入/输出/供电间：AC 2.5KV/1分钟，漏电流0.5mA

 k)  绝缘电阻： ≥100MΩ,500VDC

 l)  冲击电压：5kV/1.2-50μS（峰值）

 m)  电磁干扰影响：0.2%RO.，400A/米

 n)  电源变动影响：≤0.1%RO.

 o)  输出负载影响：≤0.05%RO.

 p)  工作环境：温度:-10-50℃   湿度:10-93%（无凝露）

 q)  贮藏条件：温度:-40-70℃   湿度:10-95%（无凝露）
