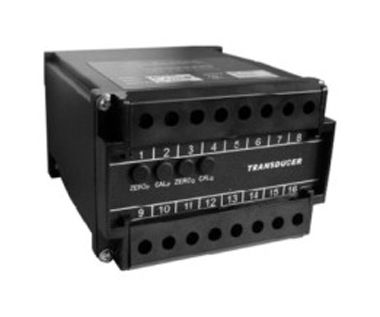

三相三线有功功率变送器

文章来源:handler    时间:2019-01-14 11-46-28

三相三线有功功率变送器

概述:

本产品采用电磁隔离原理,准确测量电网或电路中的有功功率,将其变换成为用户可直接使用的直流电流或直流电压,输出与被测有功功率成线性比例。适用于各种三相三线系统,可广泛用于石油、邮电、冶金、铁道、市政、电力等部门的电气装置。

特点:

1、准确度高(典型:0.2%   最好0.05%)。

2、整个量程范围都有极高的线性度。

3、集成化程度高,结构简单,免于定期校验。

4、采用进口元器件,可靠性高。

5、抗干扰能力强。

主要技术指标:

a)  精度等级: 0.2级

b)  输    入: 电流(1A、5A)电压(110V、220V、380V、450V)AC

c)  输    出:0-20mA、4-20mA、0-5V、1-5V 、0-10V DC

d)  供    电:24V DC、220V AC

e)  功    耗:≤3W

f)  输入频率:50Hz±3Hz

g)  过载输入:2倍连续

h) 响应时间:≤350mS

i)  输出负载:电流:RL≤500Ω;电压:RL≥2KΩ

j)  工频耐压:输入/输出/供电间:AC 2.5KV/1分钟,漏电流0.5mA

k)  绝缘电阻: ≥100MΩ,500VDC

l)  冲击电压:5kV/1.2-50μS(峰值)

m)  电磁干扰影响:0.2%RO.,400A/米

n)  电源变动影响:≤0.1%RO.

o)  输出负载影响:≤0.05%RO.

p)  工作环境:温度:-10-50℃   湿度:10-93%(无凝露)

q)  贮藏条件:温度:-40-70℃   湿度:10-95%(无凝露)
