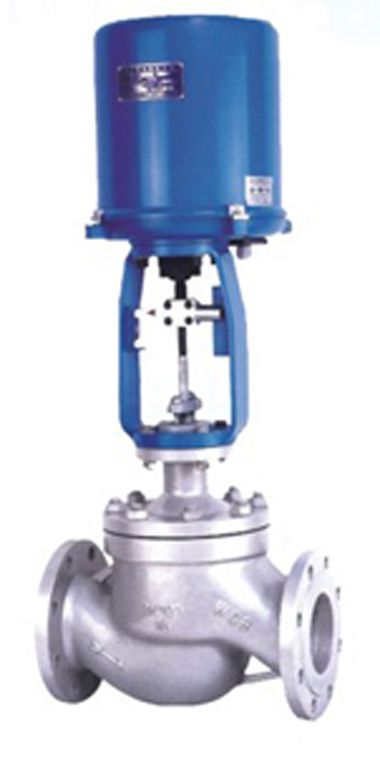

电动单座套筒调节阀
产品概述
ZPSM电子式电动单座套筒调节阀,是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
结构特点
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
ZPSM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
ZPSM电子式套筒电动单座调节阀按作用模式可分;
ZPSM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小、操作稳定、性能好,是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-100~+500℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。

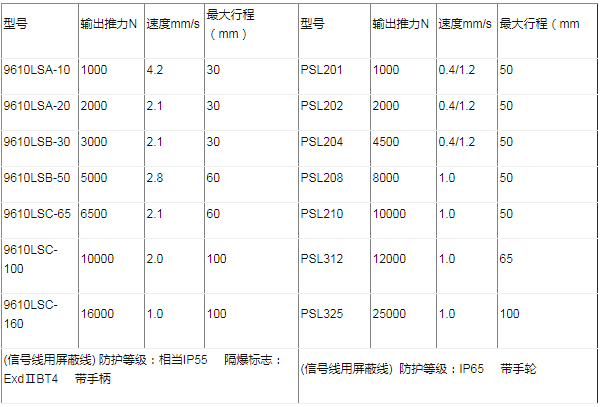

执行机构主要技术参

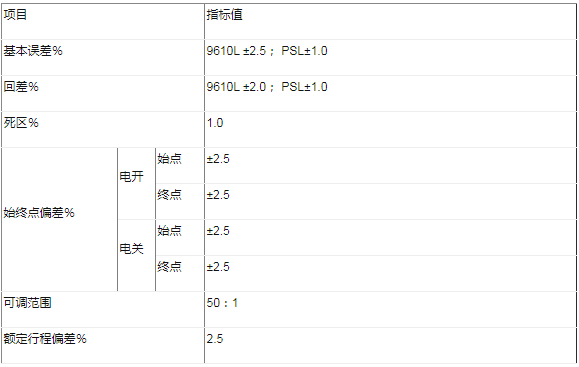

性能指标

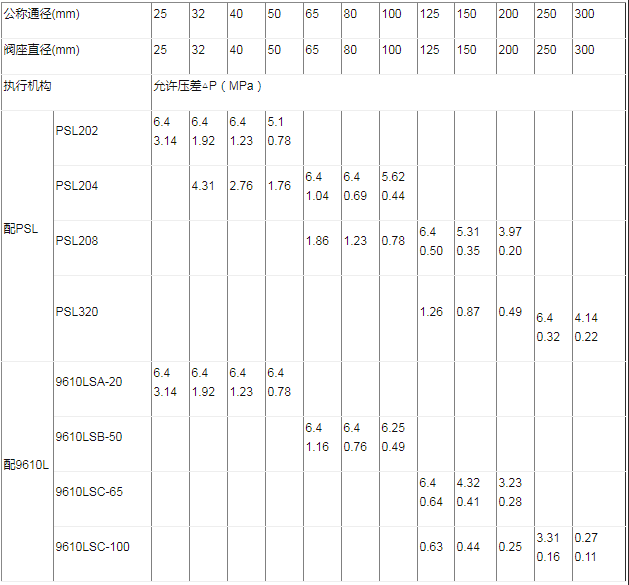

允许压差 MPa(同一格内上行为双密封型允许压差,下行为单密封型允许压差)

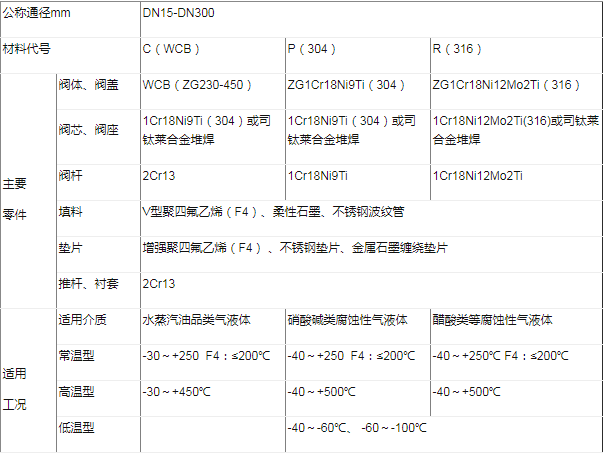

主要零件材料及适用温度、介质

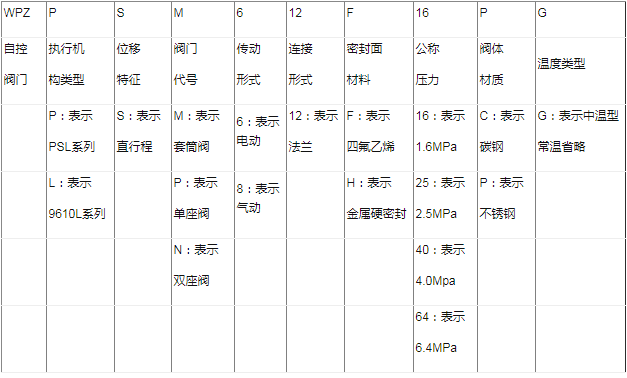

型号编制说明
