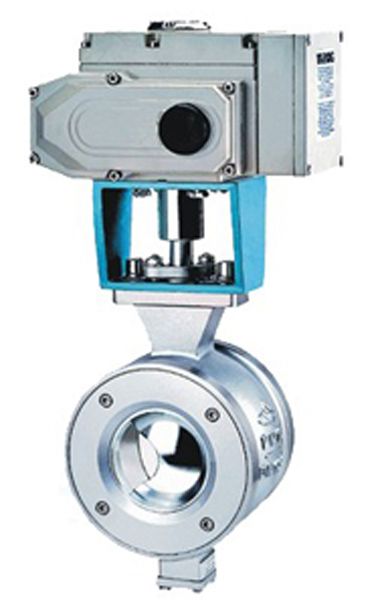

电动V型调节球阀(电动球阀)

产品概述

        ZBHV电子式电动V型调节球阀，配用UNIC系列电动执行机构，无需另配伺服放大器，有输入控制信号(4-20mADC或1-5ADC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

一、阀体

• 公称通径；25-300mm

• 公称压力：PN1.6—6.4MPa

• 连接形式：法兰式按JB/T79.2-94凹 或按JB78-5P对夹式

• 材        料：WCB ZG1Gr18Ni9Ti CF3M

• 填 料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料

• 温度：常温：-20℃~+120℃
              散热：+200℃~+450℃


二、阀内组件

• 阀芯形式：V形缺口半球体

• 流量特性：等百分比特性。

• 球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)

• 金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。



 三、执行机构

         类型：可选用UNIC、9610系列角行程执行机构。

                     防爆型选9610系列。

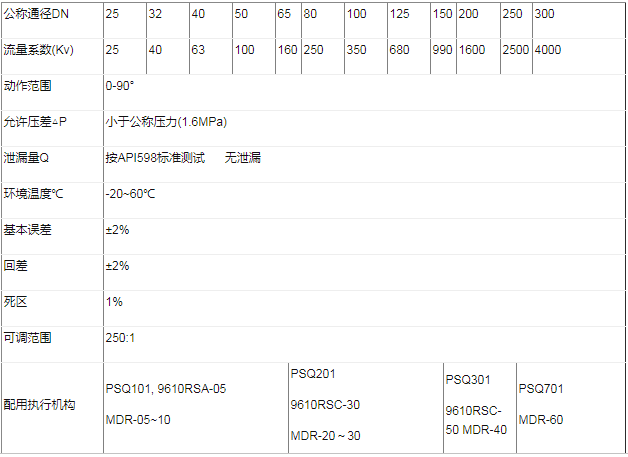

 四、V形球阀规格参数表：

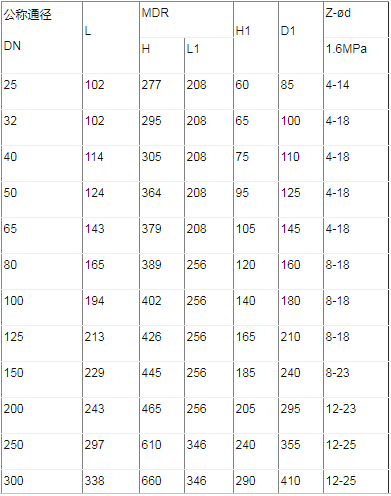

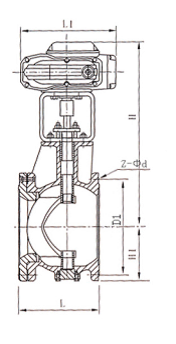

五、ZBHV电子式电动V型调节阀外形尺寸

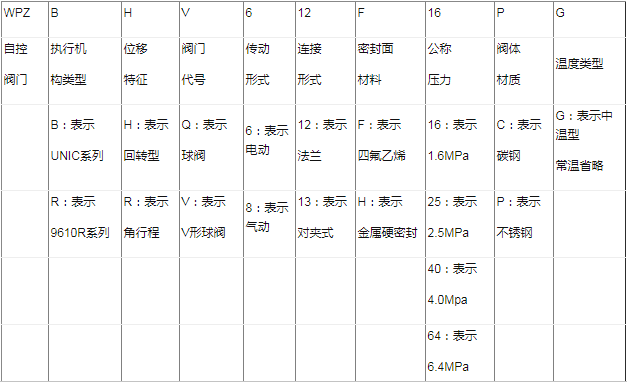

六、型号编制说明
