随着频率控制传动技术的发展,对频率变速传动系统的要求越来越高,尤其是对采用快速切换的IG BT半导体现代变频技术,尽管脉冲频率高或更断时间仅毫秒之内,但它们会对周围环境产生阳性磁场。为保持变频器正常工作,不受电磁场干扰,因此连接变频器与三相交流电机之间的电缆就要求具有抗干扰性能、较低的有效电容及较低的传输阻抗。

技术数据

按DIN VDE第五类的软绞合铜导体。

耐候耐温树脂绝缘。

软超屏蔽层。

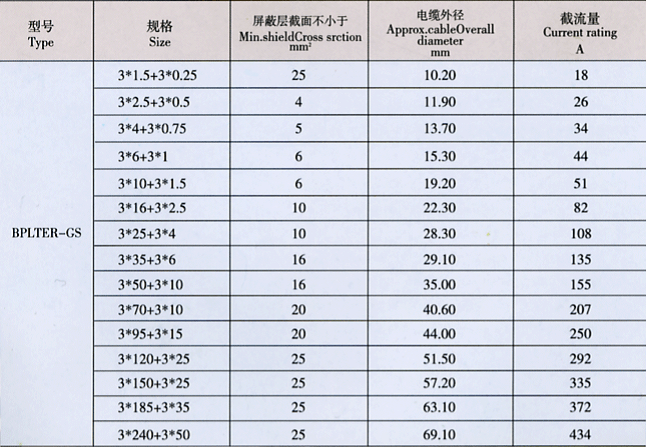

型号规格及表示方法：

允许温度及工作电压：

允许导体连续工作最高温度180摄氏度。短路时最高温度250摄氏度。

在运输、储存、辐射、搬运和作业时自由弯曲≥+5℃，固定敷设≥-10℃。

额定电压：600/1000V，交流试验电压3500V。

产品特点：

较低的有效电容。

具有屏蔽性能。

良好的耐火燃烧性能，可用于危险区域。

低传输阻抗，该电缆含有屏蔽层，以防止电磁干扰，传输阻抗RX是对屏蔽抗感应和电容来合的有效性的度量，低传输阻抗可提供良好的电磁相容性。

对称的三芯设计，更好的电磁相容性，比四芯电缆更好的性能。三根耐候耐温树脂绝缘线芯在缝隙处均匀等距绞合，形成一种真正的同心结构
