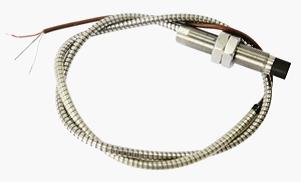

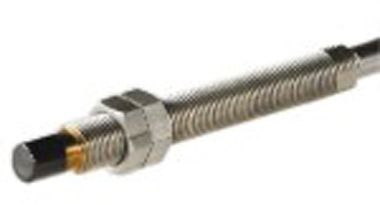

WP70系列一体化电涡流位移传感器

一、概述

        WP70系列一体化电涡流位移传感器是在WP20系列电涡流位移传感器基础上，通过表面贴装微形封装技术，将前置器电路和探头集成一体，是一种高性能、低成本的新型电涡流位移传感器，属本公司的专利产品。

        WP70系列一体化电涡流位移传感器广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。

        WP70系列一体化电涡流位移传感器按美国军用规范设计生产，探头头部采用耐高低温和各种化学腐蚀的聚苯硫醚(PPS)注塑成形，线圈被严格密封；电路采用防酸碱不锈钢M10×1或M16×1螺纹圆管和环氧树脂封装，防潮、防尘；信号电缆采用屏蔽电缆，可选用不锈钢金属软管铠装保护；具有电源极性、输出短路多种保护功能，任意接线错误不会损坏；可在恶劣环境下长期连续工作。

二、技术指标

非接触测量，永不磨损。

抗干扰能力强，高可靠性，长寿命。

工作温度：-25～+85℃，温漂0.05%/℃。

防护等级：IP68。

输出形式：三线制电压或电流输出。

频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于-   10°，10kHz相位差小于-100°

电压输出形式传感器供电电源：（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。

电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。

纹波（测量间隙恒定时最大输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形 式的传感器输出纹波不大于30uA。

负载能力：电压输出形式的传感器输出阻抗不大于51Ω，最大驱动信号电缆长度300m；4～20mA电流输出形式的传感器最大负载电阻不大于750Ω，带最大负载电阻时输出变化-1%。

测量参数：

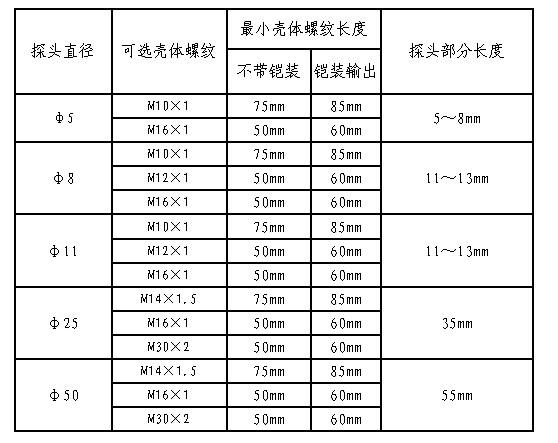

外形尺寸

三、选型指南

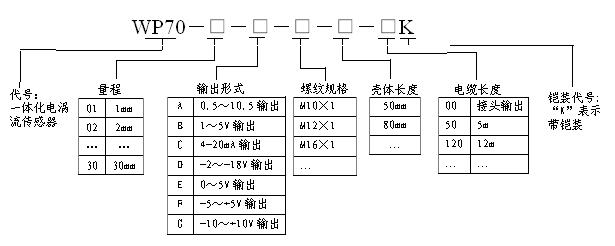

选型示例：WP70－04-B-M16×1－80-30K

表示:WP70系列一体化电涡流传感器，量程4mm，1～5V输出，螺纹规格为M16×1，壳体长为80mm，输出电缆长3米，带不锈钢金属软管铠装。

※ 更为详细的使用说明请参阅本公司《WP20系列电涡流位移传感器用户使用手册》。
