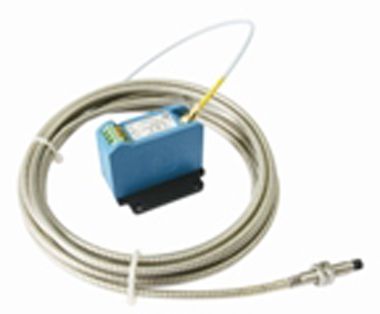

WP20XL系列电涡流位移传感器是WP20系列产品的全新升级，采用更新工艺技术及零件组件，在继承WP20系列稳定可靠的优良性能的前提下，全面提升产品外观及内部品质，可完全替代美国本特利(BN)公司3300、3300XL系列产品。

一、系统组成

        如下图所示，系统主要包括前置器、延伸电缆(用户可以根据需要选择)、探头和附件。

二、升级亮点

1. 电缆采用蓝色氟塑料绝缘的射频同轴电缆，可选用不锈钢软管铠装，以保护电缆不易被损坏。


2. 探头、延伸电缆和前置器都带有防腐蚀的符合美国军用规范MIL-C-39012的镀金铜接头。这些接头只需用手指紧固（接头会自动“锁住”），特殊的机械锁紧装置能防止连接松动。接头在安装或拆卸时不需要特殊的工具。






3. 探头整体各部件通过机械变形联接，在恶劣环境中可以保证探头的稳定性和可靠性。






4. 前置器提供两种安装方式：











   底板安装，51mm×51mm，采用四个M4×12　GB29-76螺栓安装(产品附件)；

   导轨安装，可以方便地安装在标准35mm导轨上。


5. 前置器采用三端SpringLoc 端子镶嵌固定，直接与内部电路连接，确保连接可靠性。



三、技术指标

1. 线性量程、线性范围、线性中点、非线性误差、最小被测面



   ※非线性误差指实际输出值与理论值(按标准特性方程计算)最大误值。




2. 平均灵敏度（线性范围内输出变化除线性范围）






   平均灵敏度误差：≤±5％





3. 动态特性

   频响：0～10kHz

   幅频特性:0～1kHz衰减小于1%，10kHz衰减小于5%

   相频特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°




4. 互换性误差≤5%< /p>




5. 工作温度

   探头：工作温度-50～ +175°C  温漂≤0.05%/°C

   前置器：工作温度-50～ +120°C  温漂≤0.05%/°C< /p>




6. 工作介质：空气、油、水。





7. 探头最大工作压力：12Mpa

四、 型号选型

• 探头选型






• 前置器选型






• 延伸电缆选型
