详细产品说明

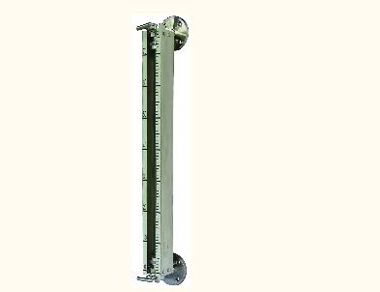

双色石英管液位计是应用范围最广的一种液位计之一。它由高纯度石英玻璃管，防爆角阀，表体等组成。以红色、绿色分别显示液相与汽相。具有显示清晰、直观、观测方向可调、结构简单、工作可靠、配光源可夜间观测等优点。石英液位管可方便擦拭或冲洗，角阀内的钢珠在石英液位管发生意外爆裂时自动堵住流体通道，减小或避免发生意外事故。

 产品特点：

显示直观清晰、密封性能好

工作温度高，≤+450℃

工作压力高，6.4（6.3）MPa

适用寿命长、结构简单、安装维护简便

防爆设计，适合爆炸性环境使用

典型应用介质：

主要用于透明或较透明的介质。如：水、轻油、酒精、液化气、乙烯、丙烯、酸碱液、盐溶液、锅炉汽包水位等与碳钢或不锈钢相容的介质等

技术参数：

测量范围（法兰中心距）：500、800、1100、1400、1700、2000mm（其他中心距可协商供货）

锅炉水位计：±150、±200、±220mm

观测范围：法兰中心距

观测宽度：20mm

显示方式：汽相红色，液相绿色

材质：碳钢、不锈钢（1Cr18Ni9Ti、304、316L）

工作压力：1.2、2.5、4.0、6.4（6.3）MPa

工作温度：碳钢≤350℃；不锈钢≤450℃

排污阀形式：G1/2〃截止阀

连接法兰通径：DN15、DN20或DN25

法兰密封面：平面（RF）或凸面（M）

伴热蒸汽夹套接口：ZG1/2〃外螺纹

伴热蒸汽工作压力：≤1.0 MPa

电伴热：采用自限温度伴热带

钢珠封闭动作压力：≥0.3 MPa

光源电源：220VAC

环境温度：-50~+80℃

防爆等级：Exia ⅡCT5
