详细产品说明

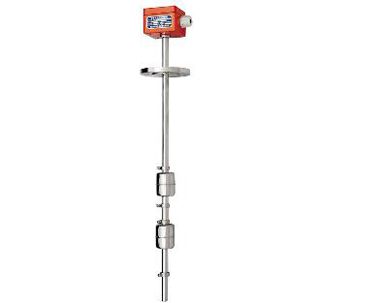

磁浮球液位控制器由干簧管、磁性浮子和内部电路组成。他是基于浮力原理，利用带有磁性组件的浮球随液位升降来驱动下限和上限位置的干簧管开启或闭合，通过内部电路器件输出1组1常开1常闭（SPDT）无源接点，该接点可直接串入交流接触线圈回路以控制交流接触器吸合和断开（无需其他二次回路），从而控制水泵电机或其他电器设备起、停、达到对容器高低液位的位式自动控制。

同一台磁性浮球液位控制器当选用输出接点中的常开接点时，可实现上限液位自动控制（如泵出-上限启泵，下限停泵）；当选用输出接点中的常闭接点时，可实现下限液位自动控制（如泵出-上限停泵，下限启泵）。

产品特点

使用寿命长、运行稳定可靠、安装简单、几乎无须维护

不受被测介质物理和化学状态的影响。如：介质导电率、介质常数、泡沫、压力、温度、蒸发、沸腾、气泡等；

选用相应的材料可应用于各种密度≥0.5g/cm3的恶劣介质环境；

可进行两种不同密度介质的界面控制；

适用范围宽。压力从真空~PN160（特殊可达PN320），温度从-40~+150？；

防爆设计，适合爆炸性环境使用；

同一台控制器可用于液位上限位式控制也可用于液位下限位式控制。

产品适用对象：

该浮球液位控制器选用不同的材质能用于几乎所有的强弱耐腐蚀性介质的非腐蚀性介质。适用于如：石油、化工、化肥、冶金、天然气、发电厂、机械制造业、船舶、制药厂、污水处理、食品、酒业等工业场合容器内高低液位的自动控制。

由于不需要繁琐的二次回路，只要按图接线就能实现液位自动控制。同一台UHKG液位控制器按不同接线可用于低位控制和高位控制。

技术参数：

最大插入深度：L=6m（大于6m可特殊订货）

最大控制范围：L-120mm（与压力、密度有关）

最小控制范围：50mm（小于50mm特殊订货）

介质密度：≧0.5g/cm3

工作压力：PN2.5~PN160(特殊可达PN320)

工作温度：-40~80℃、-40~120℃、-40~150℃分档250特殊订货

浮子直径：￠28~￠120（生产商按压力、密度确定）

安装方式：法兰：DN40~DN150

                    法兰标准：HG/T20592-2009 (压力大于PN25时法兰≧DN125)

                    螺纹安装：G2〞

                    其他安装方式：协商订货

接点最大开关次数：≤1x105次

控制误差：±8±2mm

工作电源：220VAC/380VAC

输出接点最大开关：≦250VAC（阻性负载）

输出接点最大开关电流：5A（阻性负载）

允许安装不垂直度：≦±25°

接线盒接口：M20x1.5内螺纹

防护等级：PI65

防爆等级:Exia||CT4  Exid||CT5
