详细产品说明

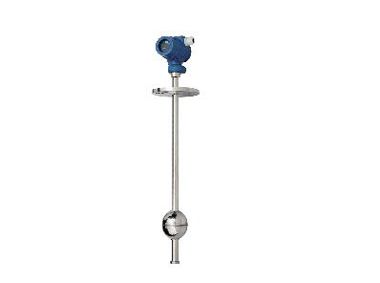

UHC磁性液位传感器（计）由干簧管、精密电阻和放大变换电路组成。当磁性浮子的磁力线作用到液位传感器（计）某一位置时，该位置内的干簧管闭合，磁性浮子跟随液面（界面高低变化，经放大变换电路将液面（界面）高低的变化转化成线性的4~20mADC信号输出，实现对液面（界面）位置信号的检测与传送。

UHC磁性液位传感器（计）选用了进口优质的传感原件和信号转换器件，具有优良的长期稳定性和可靠性。

产品特点：

结构简单、稳定可靠、重复性好；

不受被测介质物理和化学状态的影响。如：导电率、介质常数、泡沫、压力、温度、蒸发、沸腾、气泡等的影响；

选用不同材料，能用于各种强弱腐蚀、易燃易爆、毒性、强放射性、污浊的介质环境；

液面测量或两种不同密度介质的界面测量；

防爆结构设计，适合爆炸性环境使用；

二线制4~20MA电流输出，可带0.56"LED数码显示，便于夜间远距离观测。

产品应用对象：

UHC系列磁性液位传感器（计）广泛用于石油、化工、油田、医药、食品等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、强弱酸碱溶液等高低压容器内，与304、316L、1Cr18Ni9、304+PTFE、00Cr17Ni14Mo2、PP等材质相容的介质页面、两种不同介质界面测量、传送与显示。

技术参数：

测量范围：200~600（大于6m特殊订货）

分辨率：10mm（常用）、5mm、20mm选择

输出信号：4~20mA (二线制)

负载电阻：500Ω（24VDC供电且不带指示表头时）

传送距离：＞1000m

工作电源：16~30VDC

介质密度：≥0.5g/m3（＜0.5g/m3可特殊订货）

工作压力：PN2.5~PN160（特殊可达PN320）

工作温度：-50~80℃、≤120℃、≤150℃分段

浮子直径：φ24~φ120（生产商按压力、密度确定）

安装方式：DN40~150/RF/PL（HG/T20592-2009）(亦可按用户要求生产)

                    2〃 螺纹（向下安装型）

                    1/2〃 螺纹（向上安装型）

                    3/8〃 螺纹（向上安装型）

安装不垂直度：≤±25°

电气接口：M20×1.5 内螺纹（其他接口需注明）

                         三线屏蔽电缆（螺纹向上安装型）

防护等级：IP65

防爆等级：Exia ⅡCT5  Exd ⅡBT5
