一、 概 述

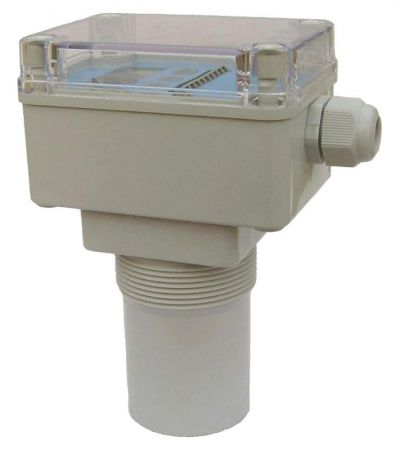

WP-FT系列超声波液位计性能稳定，价格低廉，精度高，具有模拟量，开关量及数字信号同时输出功能，防水外壳，适用于一般场合的液物位检测。其主要芯片采用飞利浦工业级单片机，数字温度补偿和相关专用集成电路，抗干扰性强，可任意（自定义设定）设置上下限及在线输出调节，并带有现场显示，模拟量，开关量及RS485，232输出，可方便与主机连接。适用于石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通以及食品加工等行业。

二、主要功能

1、选用专业超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；

2、任意点上下限设定，倒值设定，可在测距范围内任意设定两点间的距离对应4—20MA或0—5V，传感器可方便安装调试，适应各种信号连接要求 。距离准确度在线标定,可用于水、酒、糖、饮料等液位控制

3、输出方式有4－－20MA或0-5V输出，0—10V 输出。  数字信号：RS232（三线）/ RS485（任选其一，在定货时约定）二次示仪表为智能型数字显示仪表，有多种功能，其中上下限设定功能可使液位及物位实现自控及报警。

4、距离或深度数据直接由LED数码管显示，便于现场测定，并带有温度显示。

5、全封蔽设计，可用于野外，可直接对液体进行测定。

6、性价比高、价位超低。

三、主要技术指标

1、１２或24伏直流供电

2、采用全密封小角度防水超声波传感器设计，适用于恶劣环境

3、声束角小于10度，适合小空间检测

4、量程0-5，8，10，15米（液位，大量程可定做），重复精度：0.5%  ，分辩率：2MM ,带有高精度数字温度补偿电路。

5、高亮度ＬＥＤ数码显示，输出信号为0-5V或4-20 MA工业标准信号，（0—10V，RS232或RS485），可实现远距离传输，配合一般工业表头可实现水位（物位）自动控制。

6、带有倒置距离转换功能，可实现上下限点任意设定，（如，水池深度为5M，此时传感器距离水面4.2M，通过设定可显示水池实际水位0.8M或4.2M ）。

7、超声波变送器可在0.35—12米内任意点进行开关量设置（选装）。

四、选型说明：

WP-FT5(表示量程为5米)，WP-FT8(表示量程为8米)，以此类推。
