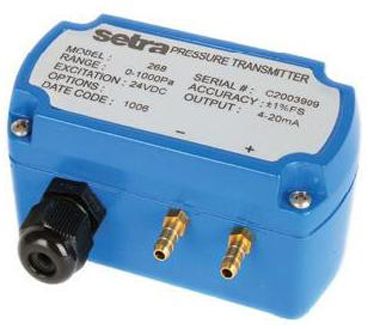

美国西特风压测量变送器

详细说明

产品名称:美国西特setra公司268系列本安防爆型微差压变送器

产品型号 :Model 268/268MR（EX)本安防爆型微差压变送器

行业应用 :HVAC、窑炉,产品特点:具有6种现场可选量程,SETRA可变电容传感技术,不锈钢亚弧焊接敏感元件.

符合本安防爆认证ia Ⅱ CT4(268EX 特选),UL94V-0阻燃性等级.

标准精度为±1%FS,精度可达到±0.4%FS、 ±0.25%FS(特选)

以最小测量范围为0～25Pa为例

各项参数 性能参数:

精度 ±1.0%FS

非线性 ±0.98%FS

迟滞 ±0.2%FS

非重复性 ±0.1%FS

过载能力 正负向均为70KPa(10psi)

预热漂移(典型值) ±0.1%FS

最大静态压力 70KPa

安装影响 范围                                           零点漂移(%FS/G)

0～25Pa                                                      2.1

0～250Pa                                                     0.22

0～1250Pa                                                    0.14

0～7500Pa                                                    0.06

温度影响                                                    电流输出

补偿范围 +5～+65℃                                  电路 2线,具有误接线保护功能

零点漂移<0.06%FS/℃                                输出 4mA±0.16mA～20mA±0.16mA

量程漂移<0.06%FS/℃    激励电压 9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC) 最大环路电阻 800Ω

环境参数

工作温度 -18～+65℃

储存温度 -54～+82℃

压力介质 空气或类似的非导电气体

物理参数

壳体 铸铝材料

安装 ￠3mm螺钉挂孔

压力连接 与1/4″软管相连的3/16″塔形压力接头 φ8塔形压力接口

电气连接 PG-9电缆锁紧装置

重量 347.5g

输出调节 零点和满量程调整可在壳体内部进行
